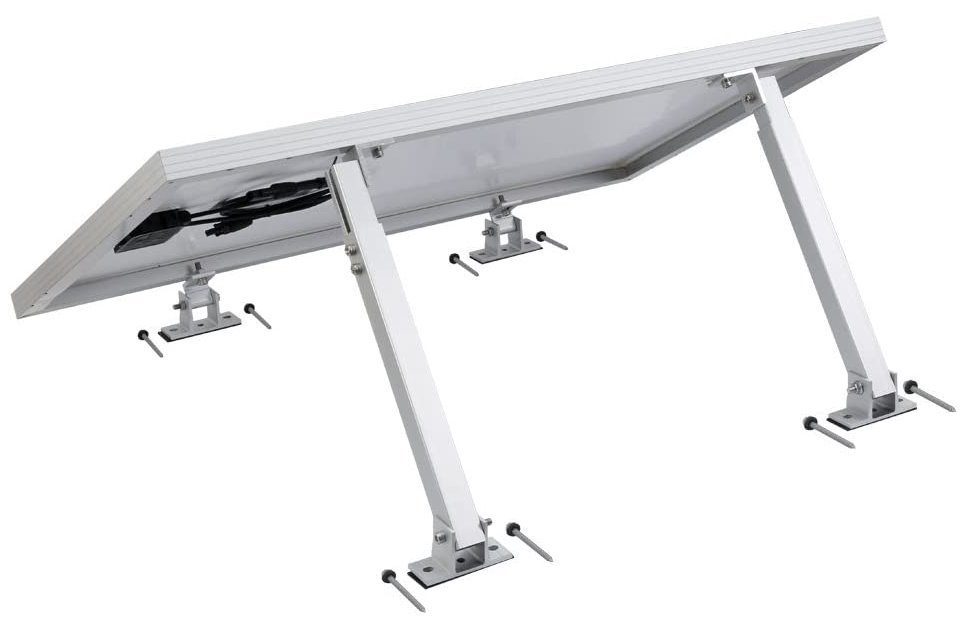

Univerzální sada nosné konstrukce umožňuje jednoduchou a rychlou instalaci fotovoltaického panelu na plochý nebo také svislý povrch.
Materiál hliník / nerez.
Konstrukce umožňuje nastavení sklonu v rozmezí 15°- 30°.
Odolnost vůči větru až do rychlosti 60 m / s.
Maximální délka vysouvacího dílu 28 cm.
Maximální délka celé zadní nohy po vysunutí 56 cm.
Rozměr patek 10,5 x 4 cm.
Fotovoltaický panel se instaluje v horizontální poloze.
K přichycení FV panelu ke konstrukci slouží předvrtané otvory na zadní straně rámu fotovoltaického panelu.
Montážní konstrukce je vhodná pro jakýkoliv fotovoltaický panel bez omezení velikosti.
Pro větší instalace doporučujeme použít s nosným profilem, pro lepší roznesení váhy, případně lze použít trojúhelníkové konstrukce.
Montážní sada pro upevnění FV panelů na fasádu nebo plochou střechu obsahuje:

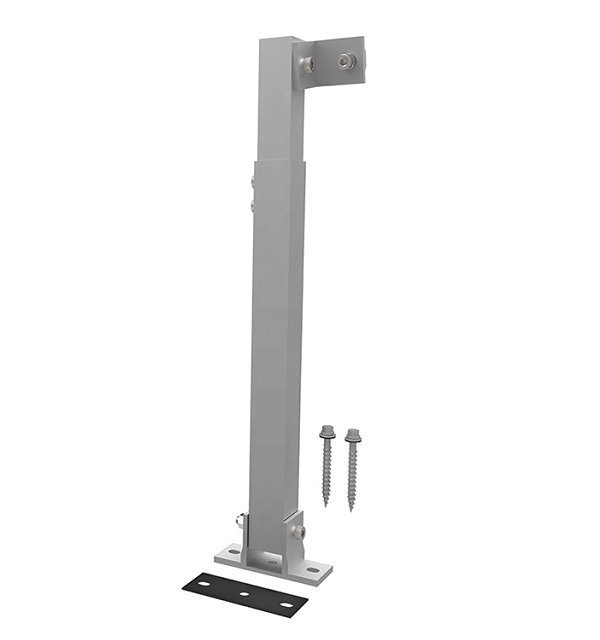

2 ks vysoké výsuvné nosníky s kloubem

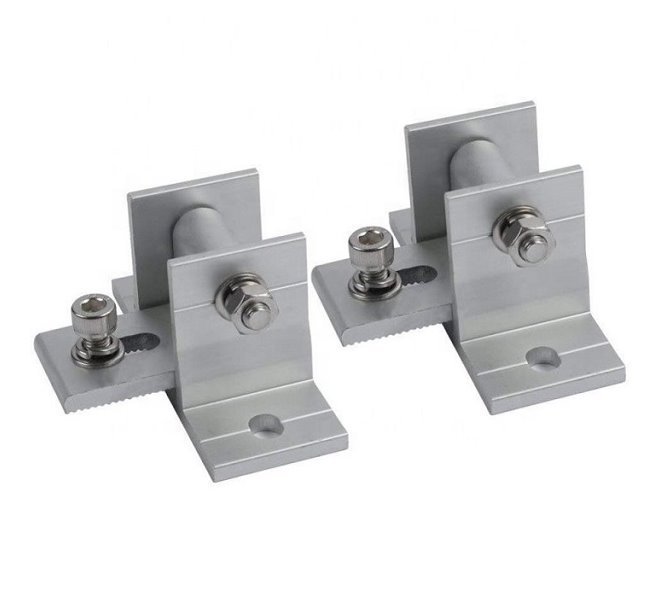

2 ks nízké nosníky s kloubem
8 ks nerezových vrutů M6 x 80
Spojovací materiál:
4 ks šroub šestihran M8 x 20
4 ks matice M8
