Trojúhelníková nosná konstrukce FV panelů pro plochou střechu L1504

Trojúhelníková nosná konstrukce fotovoltaických panelů pro plochou střechu L1504. Lehká podpěrná hliníková konstrukce pro montáž solárních panelů na ploché střechy, včetně spojovacího materiálu a zavětrovacích pásek pro 30° variantu a variantu s nastavitelnou zadní vzpěrou.  Vhodné pro fotovoltaické panely vysoké 1500 - 2100 mm umístěné na konstrukci vertikálně - nastojato / svisle.

Rozteč jedné fotovotlaické konstrukce - 2 trojúhelníků - je vždy 150 cm, další dvojice může být 50 - 200 cm vzdálená. Jednotlivé dvojice trojúhelníků propojíte nosným profilem.

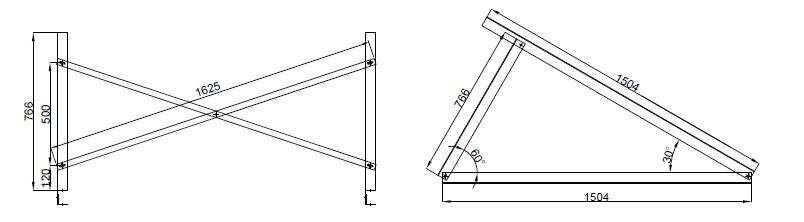

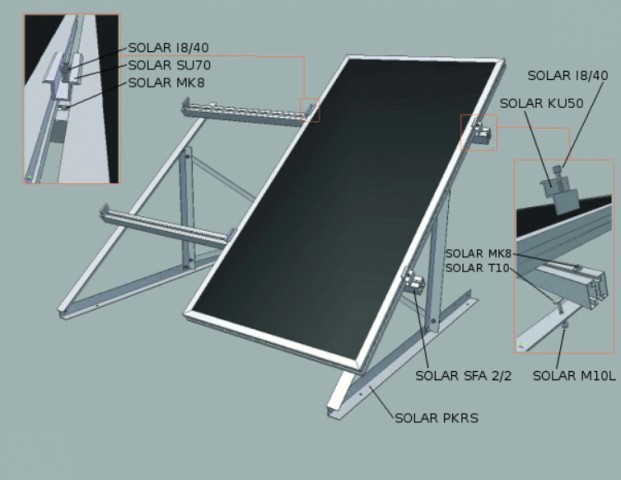

Konstrukci jednoduše sestavíte dle přiloženého nákresu. Složení trojůhelníku má jen jedno řešení.

Sklon fotovoltaické konstrukce na plochou střechu:

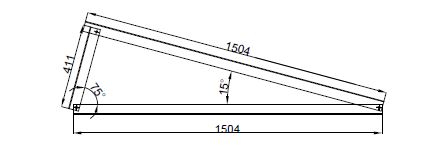

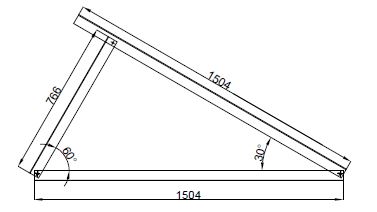

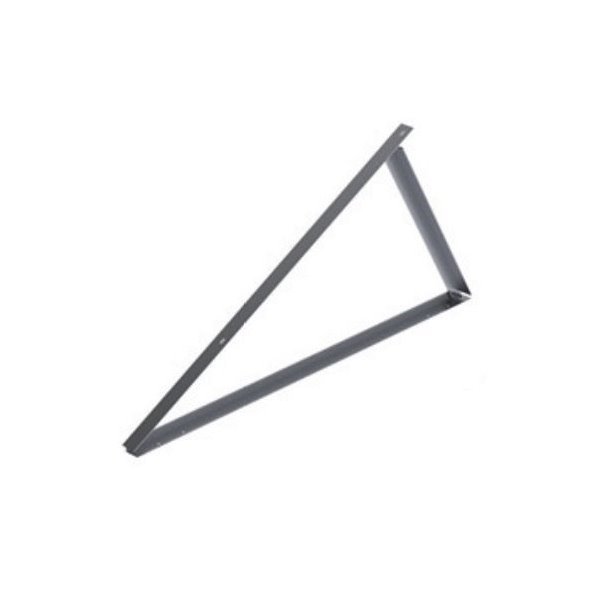

• 15° nebo 30° u variant s fixní zadní vzpěrou

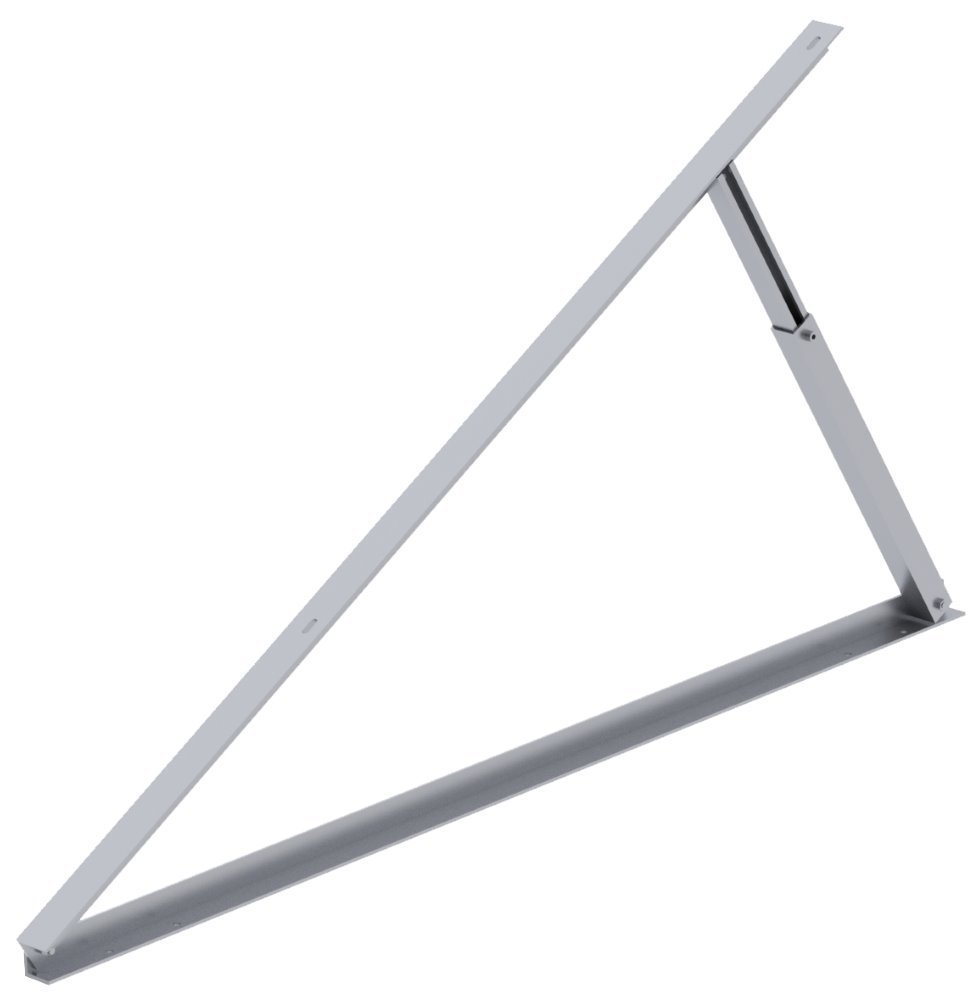

• 19°- 34° pro kratší nastavitelnou zadní vzpěru
• 28°- 53° pro delší nastavitelnou zadní vzpěru

Kotvetní do střechy a zátěže realizujte vždy jednotlivě dle daného projektu FVE. Kotvení a záteže nejsou součástí obsahu balení konstrukce, při nacenění rádi pomůžeme.

Ke kotvení je možné využít vruty, kombivruty nebo jako zátež betonové bloky. Do zátěže lze kotvit závitovou tyčí s chemickou kotvou nebo šrouby do betonu.

• 2 x hliníkový trojúhelník ve sklonu 15° s fixní zadní vzpěrou
• 6 x sada šroub se šestihrannou hlavou + matice s přírubou ML10 (spoj. materiál na sestavení trojúhelníků)

• 2 x hliníkový trojúhelník ve sklonu 30° s fixní zadní vzpěrou
• 11 x sada šroub se šestihrannou hlavou + matice s přírubou ML10 (spoj. materiál na sestavení trojúhelníků, včetně připevnění zavětrovacích pásek)
• 2 x zavětrovací pásky

• 2 x hliníkový trojúhelník ve sklonu vybrané varianty s nastavitelnou zadní vzpěrou
• 6 x sada šroub se šestihrannou hlavou + matice s přírubou ML10 (spoj. materiál na sestavení trojúhelníků)
• 1 x sada šroub se šestihrannou hlavou + matice s přírubou ML10 (spoj. materiál na spojení zavětrovacích pásek)
• 2 x zavětrovací pásky
• 4 x samořezný šroub TEX 6x25 s vrtací špičkou na připevnění zavětrovacích pásek do nastavitelné zadní vzpěry

• Nosný profil
• T šroub 10 x 25 (kotvení nosného profilu k trojúhelníkové konstrukci)
• Přírubová matice ML10 (kotvení nosného profilu k trojúhelníkové konstrukci).
• Hliníkový krajní úchyt „Z“ (kotvení krajů panelů na profily)
• Hliníkový středový úchyt „omega“ (kotvení středu dvou sousedících panelů na profily)
• Šroub SI M8 s kulatou hlavou a vnitřním šestihranem (kotvení krajních a středových úchytů do nosného profilu)
• Čtvercová matka M4 (kotvení krajních a středových úchytů do profilu -  horní  drážka).


Instalaci prosím svěřte odborně způsobilé osobě.  Vždy používejte přiměřené nástroje, pomůcky a ochrany při práci na střeše.

S nacenením materiálu na míru rádi pomůžeme.
Pro nacenění potřebujeme znát rozložení fotovoltaických panelů na střeše a typ panelů včetně rozměrů a barvy rámu.
