Samozátěžová nosná konstrukce fotovoltaických panelů pro plochou střechu

Nosná samozátěžová konstrukce fotovoltaických panelů pro plochou střechu
Kompletní řešení pro efektivní a bezpečnou instalaci solárních panelů, včetně úchytů panelu a spojovacího materiálu.

Lehká hliníková konstrukce je navržena speciálně pro montáž solárních panelů na rovné střechy.
Díky promyšlenému designu poskytuje spolehlivou a dlouhodobou oporu pro vaše fotovoltaické panely. Tento systém zajišťuje stabilitu a optimální orientaci panelů.

Panely lze na konstrukci kotvit pouze horizontálně / naležato.
Konstrukce umožňuje sklon panelů 15°.

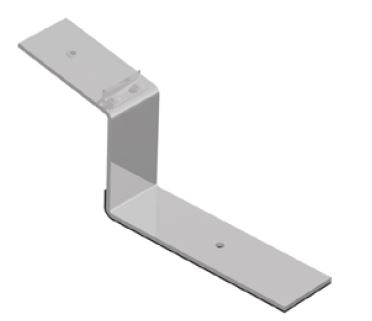

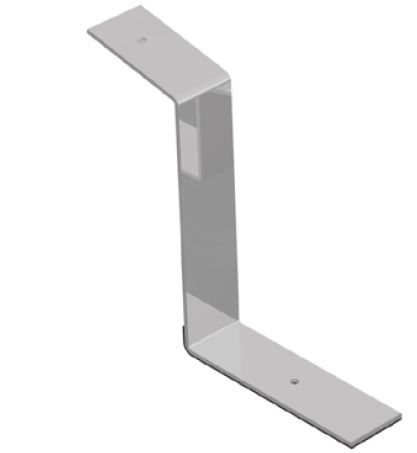

Na hliníkové podpěry je ze spodní strany nalepený EPDM pás.

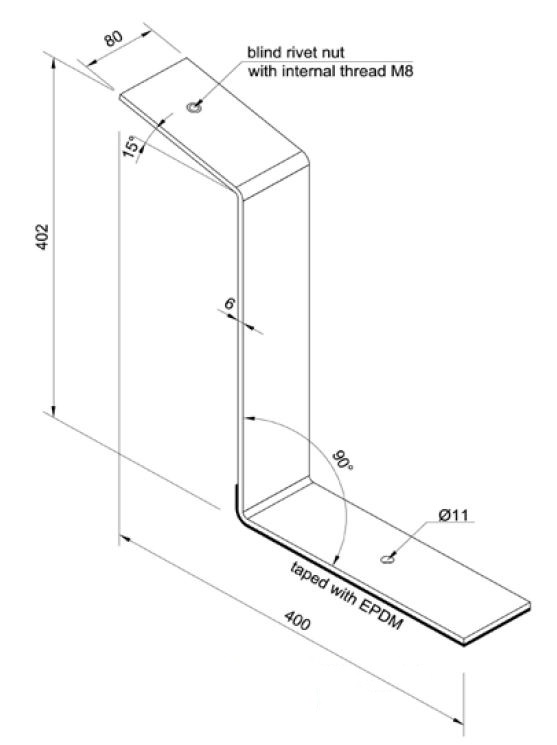

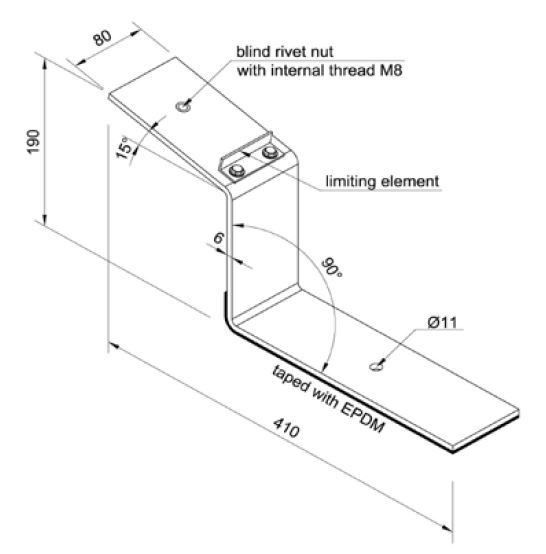

Každá podpěra obsahuje zabudovanou matici M8 pro uchycení krajového nebo středového úchytu panelu.

Uchycení panelů na krátké straně:
Panely lze na konstrukci uchytit krajovým a středovým úchytem na kratší straně.
Prostřední podpěry (přední-nízká a zadní-vysoká) mezi dvěma panely lze použít pro oba panely.
Sdílení podpěry pro dva panely umožňuje úsporu materiálu a snižuje celkové náklady na instalaci.
Pro ukotvení jednoho panelu, potřebujete 1 sadu.
Pro ukotvení dvou panelů, potřebujete 1,5 sady.
Pro ukotvení třech panelů, potřebujete 2 sady....

Uchycení panelů na dlouhé straně:
Panely lze na konstrukci kotvit také na dlouhé straně panelu pouze krajovým úchytem.
Podpěry pak nejsou mezi panely sdílené, ale každý panel má vlastní 2 vysoké a 2 nízké podpěry.
Vhodné pro panely u kterých vyžaduje kotvení na dlouhé straně panelu návod výrobce.
Pro ukotvení jednoho panelu, potřebujete 1 sadu.
Pro ukotvení dvou panelů, potřebujete 2 sady.
Pro ukotvení třech panelů, potřebujete 3 sady....


Výhody systému:

• Kombinace kotvení zavrtáním a zátěží: Nízká i vysoká podpěra mají otvor pro přivrtání (pokud střecha umožňuje). Lze tak dosáhnout nížší potřebné zátěže na střeše - pokud to střešní konstrukce umožní.
• Jednoduchá montáž: Sestavení konstrukce snadné a rychlé, což šetří čas a snižuje náklady na instalaci.
• Flexibilita a přizpůsobitelnost: Systém umožňuje umístění panelů horizontálně v jednom směru např. na jih nebo v konfiguraci východ/západ, což vám dává více možností pro optimalizaci výkonu vaší solární elektrárny.

Potřeba individuálního přístupu:
Pro přesnou kalkulaci materiálu nám prosím sdělte rozměry a rozložení panelů na střeše (počet řad a počet panelů v jednotlivých řadách).
Tyto informace můžete uvést do poznámky při objednávce nebo je zaslat přímo na náš e-mail info@eshopelektronika.cz.
Rádi vám poskytneme nacenění na míru a poradíme s výběrem správných komponentů.


Důležité informace:

• Kotvení do střechy a zatížení systému je třeba provést individuálně dle projektu FVE. Tyto prvky nejsou součástí balení, ale s jejich výběrem a naceněním vám rádi pomůžeme.

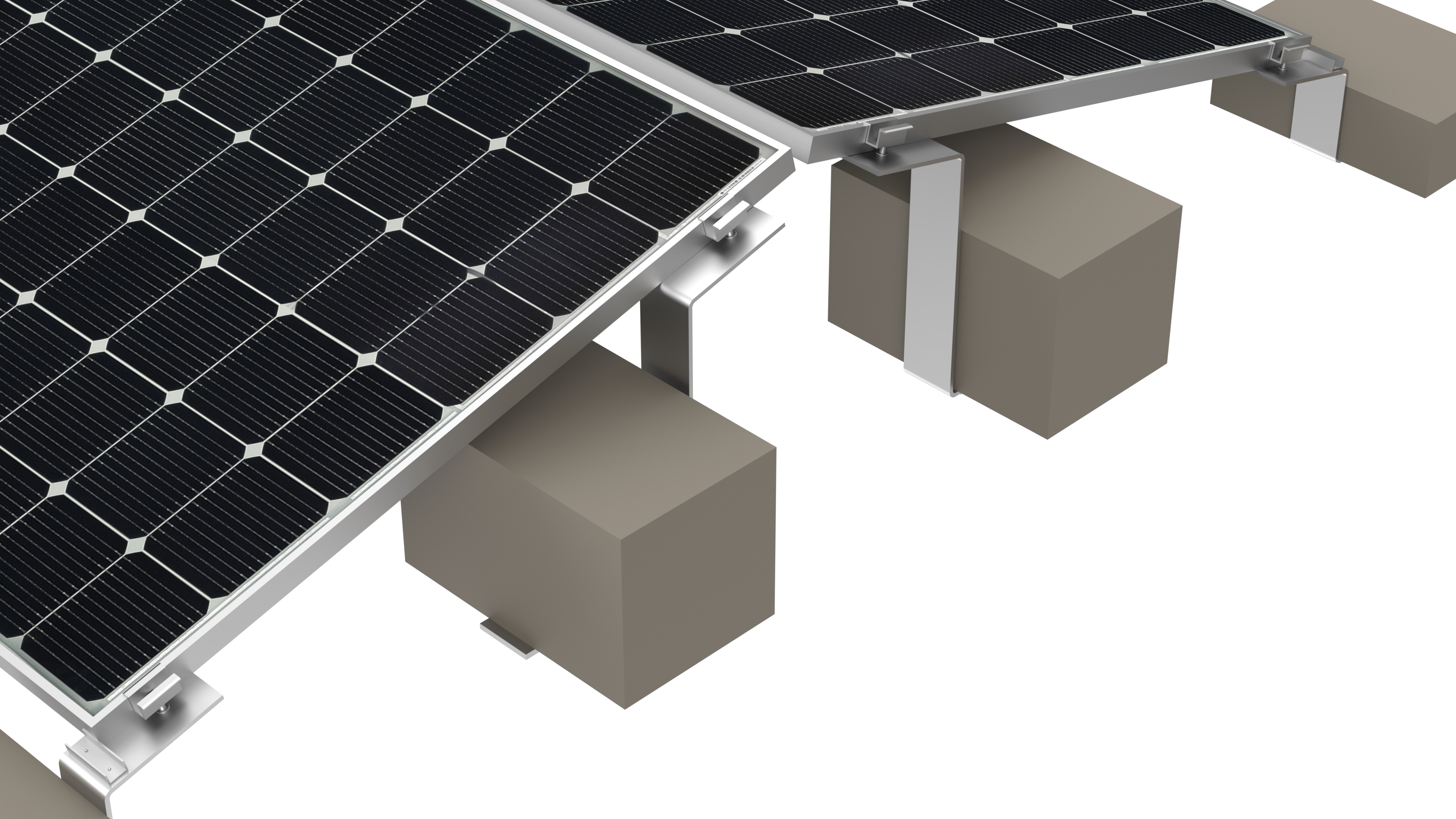

• Ke kotvení lze použít vruty a jako zátěž betonové bloky, dlaždice, obrubníky.

Konstrukce je skladem a připravena k okamžitému odeslání.

Při práci na střeše vždy používejte odpovídající nástroje, ochranné pomůcky a dodržujte bezpečnostní předpisy.
