Trojúhelníková nosná konstrukce FV panelů pro plochou střechu L1008. Lehká a ekonomická podpěrná hliníková konstrukce pro montáž solárních panelů na ploché střechy. Vhodné pro fotovoltaické panely široké 992 - 1134 mm umístěné na konstrukci horizontálně.
Trojúhelníková nosná konstrukce fotovoltaických panelů pro plochou střechu L1008. Lehká podpěrná hliníková konstrukce pro montáž solárních panelů na ploché střechy, včetně spojovacího materiálu a zavětrovacích pásek pro 30° variantu a variantu s nastavitelnou zadní vzpěrou. Vhodné pro fotovoltaické panely široké 992 - 1140 mm umístěné na konstrukci horizontálně.

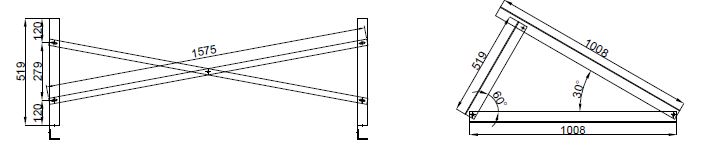

Rozteč jedné konstrukce - 2 trojúhelníků - je vždy 150 cm, další dvojice může být 50 - 200 cm vzdálená. Jednotlivé dvojice trojúhelníků propojíte nosným profilem. Fotovoltaickou konstrukci jednoduše sestavíte dle přiloženého nákresu. Složení trojůhelníku má jen jedno řešení.
Sklon konstrukce:
- 15° nebo 30° u variant s fixní zadní vzpěrou
- 30°- 50° pro kratší nastavitelnou zadní vzpěru
- 45°- 84° pro delší nastavitelnou zadní vzpěru
Kotvení do střechy a zátěže realizujte vždy jednotlivě dle daného projektu FVE. Kotvení a záteže nejsou součástí obsahu balení fotovoltaické konstrukce, při nacenění rádi pomůžeme.
Ke kotvení je možné využít vruty, kombivruty nebo jako zátež betonové bloky. Do zátěže lze kotvit závitovou tyčí s chemickou kotvou nebo šrouby do betonu.

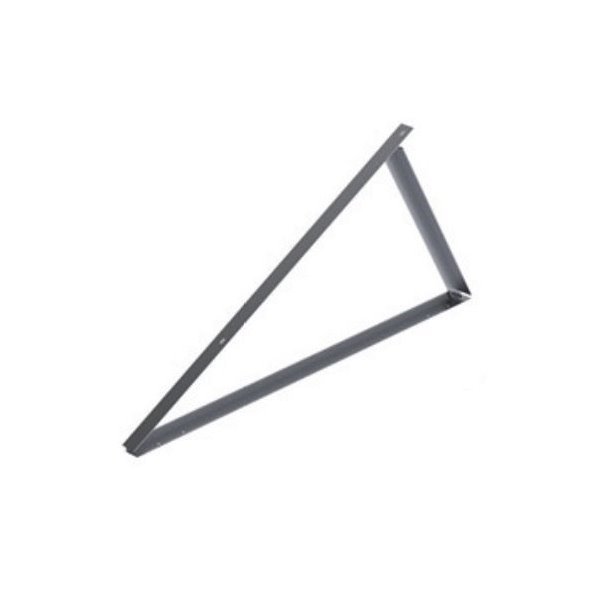

Obsah balení fotovoltaické konstrukce L1008 15° FIX:
- 2 x hliníkový trojúhelník ve sklonu 15° s fixní zadní vzpěrou
- 6 x sada šroub se šestihrannou hlavou + matice s přírubou ML10 (spoj. materiál na sestavení trojúhelníků)
Obsah balení fotovoltaické konstrukce L1008 30° FIX:
- 2 x hliníkový trojúhelník ve sklonu 30° s fixní zadní vzpěrou
- 11 x sada šroub se šestihrannou hlavou + matice s přírubou ML10 (spoj. materiál na sestavení trojúhelníků, včetně připevnění zavětrovacích pásek)
- 2 x zavětrovací pásky

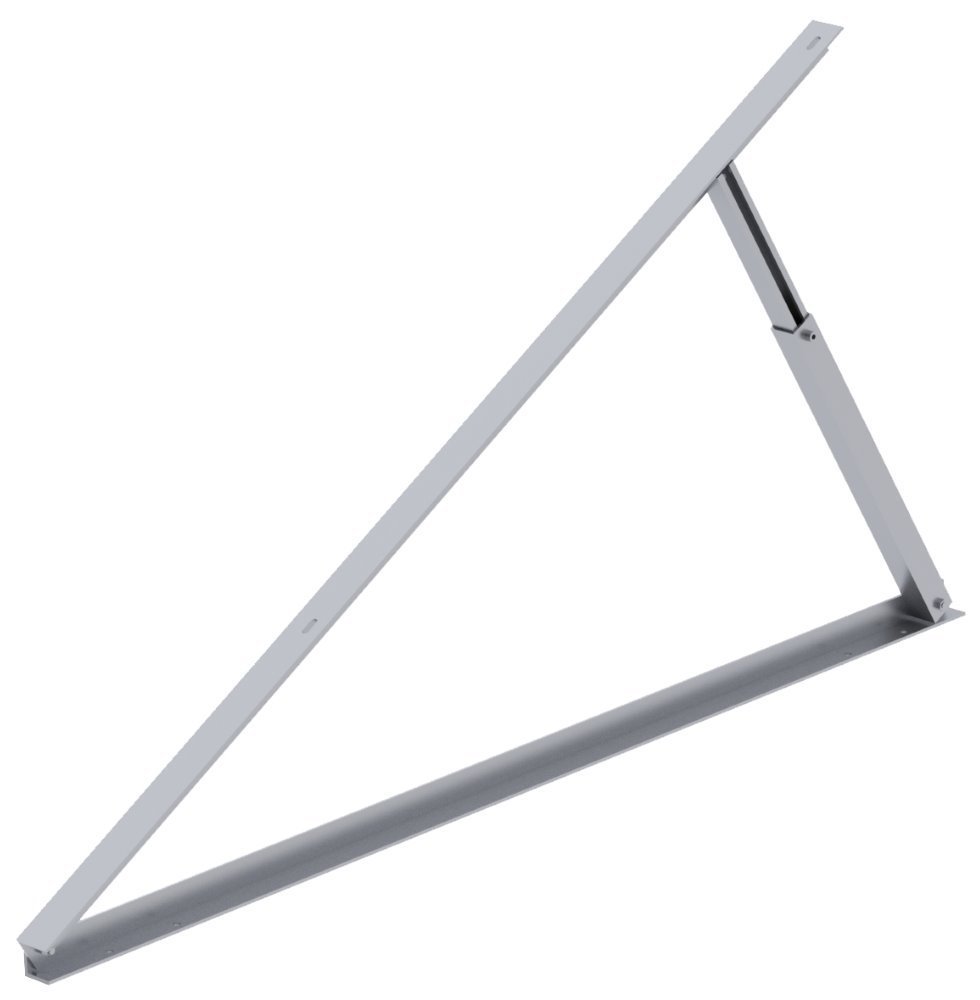

Obsah balení fotovoltaické konstrukce L1008 s nastavitelnou zadní vzpěrou:
- 2 x hliníkový trojúhelník ve sklonu vybrané varianty s nastavitelnou zadní vzpěrou
- 6 x sada šroub se šestihrannou hlavou + matice s přírubou ML10 (spoj. materiál na sestavení trojúhelníků)
- 1 x sada šroub se šestihrannou hlavou + matice s přírubou ML10 (spoj. materiál na spojení zavětrovacích pásek)
- 2 x zavětrovací pásky
- 4 x samořezný šroub TEX 6 x 25 s vrtací špičkou na připevnění zavětrovacích pásek do nastavitelné zadní vzpěry

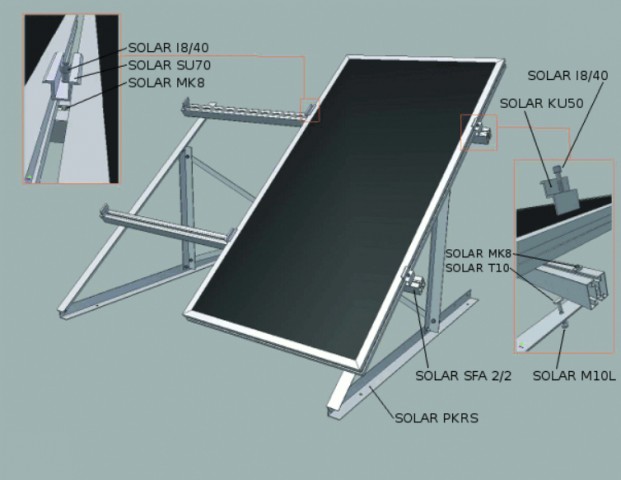

Pro kompletní fotovoltaickou konstrukci je potřeba dokoupit následující komponenty.
Instalaci prosím svěřte odborně způsobilé osobě. Vždy používejte přiměřené nástroje, pomůcky a ochrany při práci na střeše.
S nacenením fotovoltaického materiálu na míru rádi pomůžeme.
Pro nacenění potřebujeme znát rozložení fotovoltaických panelů na střeše a typ panelů včetně rozměrů a barvy rámu.
Poptávky prosím posílejte na info@eshopelektronika.cz
